單相半橋逆變電路

單相半橋逆變器的結構非常簡單，由 2 個晶閘管 T1 和 T2 和 2 個反饋二極管 D1、D2組成的半橋逆變電路。

每個二極管和每個晶閘管和三線直流電源反并聯，電源端提供平衡直流電壓。

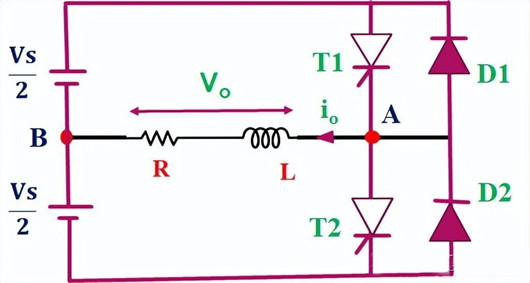

下面為該半橋逆變器的基本配置，負載為RL負載。

在單相逆變器中，我們可以使用其他功率半導體開關器件，如IGBT、功率MOS關等，不一定說一定是要晶閘管。

這里假設，每個晶閘管在其柵極信號存在期間導通，并在該信號移除時換向。晶閘管T1和晶閘管T2的門控信號分別為 ig1 和 ig2 。

負載RL連接在A點和B點之間。A點始終被視為相對于B點的+ve。如果電流沿著該方向流動，假設電流為+ve，類似地，如果電流從B流向A，則電流被視為－ve。

由于感性負載，輸出電壓波形與R負載相似，然而，輸出電流波形于輸出電壓波形并不相似。

在RL負載輸出的情況下，電流 I0 是時間的指數函數，輸出電流滯后輸出電壓一個角度pin。

Φ = tan -1 (ωL/R)

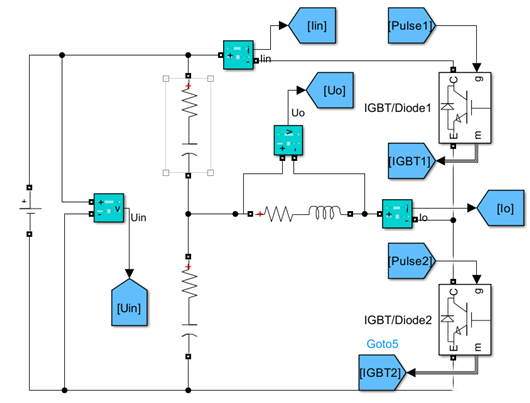

單相電壓型半橋逆變電路

單相電壓型半橋逆變電路主要用于將直流電源轉換為交流電源。

電路組成部分

直流輸入電源：提供穩定的直流電壓。

兩個全控型開關器件：如IGBTQ（絕緣柵雙極型晶體管）或MOSFET（金屬氧化物半導體場效應管），用于控制電流的流向和開關狀態。

負載：逆變電路的輸出端所連接的電器設備。

電容器：在直流側可能需要串聯兩個電容器，以提供穩定的直流電壓，并控制兩個電容器電壓的均衡（某些設計中可能不包含此元件）。

工作原理

開關狀態控制：通過控制兩個全控型開關器件的通斷，實現直流到交流的轉換。當其中一個開關閉合時，直流電源的正極連接到交流負載上，同時負載上出現正向電壓；當該開關斷開時，負載上出現反向電壓。兩個開關交替工作，使得負載上的電流和電壓形成類似正弦波的波形。

開關脈沖產生：當有源開關閉合時，有源開關端的電壓為零，此時有源開關兩端的電流在有源開關上形成了一個陡峭的脈沖，被稱為開關脈沖。開關脈沖導致負載上的電流逐漸上升，同時負載的電壓也逐漸增加。

無源開關作用：當有源開關斷開時，負載的電流開始通過無源開關（如二極管），此時負載上的電壓逐漸下降。由于無源開關的導通壓降低于有源開關，因此負載電壓下降的速度較快。

單相電壓型半橋逆變電路優缺點

優點

（1）結構簡單：?jiǎn)蜗嚯妷盒桶霕蚰孀冸娐废噍^于其他類型的逆變電路，其結構較為簡單，使用的器件相對較少。

（2）控制方便：通過控制有源開關（如功率MOSFET晶體管）和無源開關（如二極管）的通斷，可以方便地實現直流到交流的轉換。

缺點

（1）輸出電壓幅值限制：?jiǎn)蜗嚯妷盒桶霕蚰孀冸娐返妮敵鼋涣麟妷旱姆祪H為直流輸入電壓的一半（即Um=Ud/2，其中Ud為直流輸入電壓），這在一定程度上限制了其應用范圍。電容器電壓均衡問題：直流側需要兩個電容器串聯，工作時需要控制兩個電容器電壓的均衡，這增加了電路的復雜性和成本。

（2）變壓器利用率較低：由于半橋電路的特性，其變壓器的利用率相對較低，這可能導致能量的浪費。

（3）帶感性負載能力差：?jiǎn)蜗嚯妷盒桶霕蚰孀冸娐吩趲Ц行载?fù)載時，可能表現出較差的性能，因?yàn)楦行载?fù)載會導致電流波形畸變，進而影響輸出電壓的質量。
