NPN+PNP開關電路
開關電路分析：

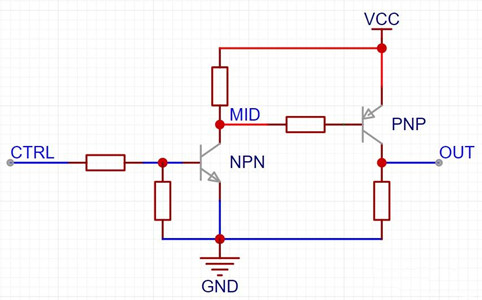

當CTRL為低電平時，NPN截止，MID上拉至VCC，PNP截止，OUT下拉至GND

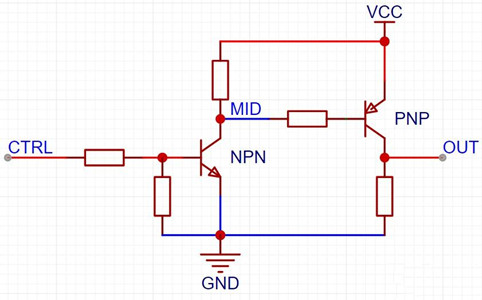

當CTRL為高電平時，NPN導通，MID下拉至GND，PNP導通，OUT上拉至VCC
輸入與輸出同相

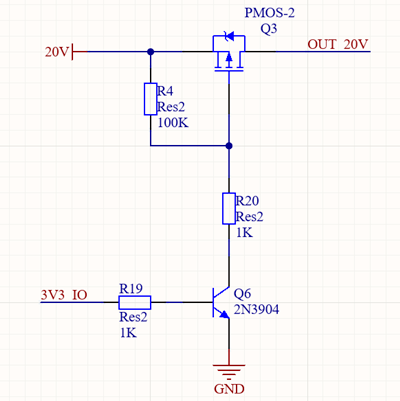

當IO是高電平時，三極管Q1導通，GNDQ信號傳遞到MOS管Q3的G極，此時Vgs=-20V，MOS管導通。
當IO是低電平時，三極管Q1關閉，20V信號傳遞到MOS管QQ3的G極，此時Vgs=OV，MOS管關閉。
注意：此電路需要注意MOS管的Vgs耐壓值，防止燒管。
