電位器是通過改變滑動觸點在電阻體上的位置，從而改變電路中的電阻值。當滑動觸點從一端移動到另一端時，電阻值會從最小值變?yōu)樽畲笾怠?/span>
電位器的三個引腳分別對應：端子A（固定端子1），通常連接電源正極或負極；端子B（固定端子2），通常連接電源負極或正極；滑動端子W（可變端子），輸出調節后的電壓或電流。通過調整滑動觸點的位置，可以實現對電路中電壓或電流的精確控制。
電位器三根線常見的接法：
分壓器接法：用于調節電路中的電壓。
可變電阻接法：用于調節電路中的電流。
短路保護接法：用于防止電路短路。
①分壓器接法
分壓器接法是最常見的電位器接法，用于調節電路中的電壓。
接法步驟：
連接端子A：將端子A連接到電源正極（+）。
連接端子B：將端子B連接到電源負極（-）。
連接滑動端子W：將滑動端子W連接到負載或后續電路。
②可變電阻接法
可變電阻接法用于調節電路中的電流。
接法步驟：
連接端子A：將端子A連接到電源正極（+）。
連接滑動端子W：將滑動端子W連接到負載或后續電路。
端子B懸空：將端子B懸空，不連接任何電路。

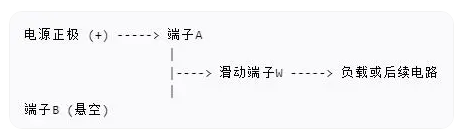

可變電阻接線圖：
③短路保護接法
短路保護接法用于防止電路短路，確保電路安全。
接法步驟：
連接端子A：將端子A連接到電源正極（+）。
連接端子B：將端子B連接到電源負極（-）。
連接滑動端子W：將滑動端子W連接到負載或后續電路，并在滑動端子W和端子B之間串聯一個限流電阻。

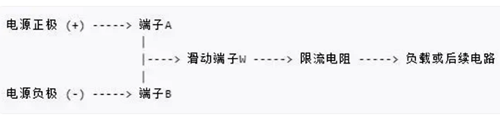

短路保護接線圖：
