繼電器控制電路,繼電器開關控制電路-KIAMOS管


繼電器控制電路圖

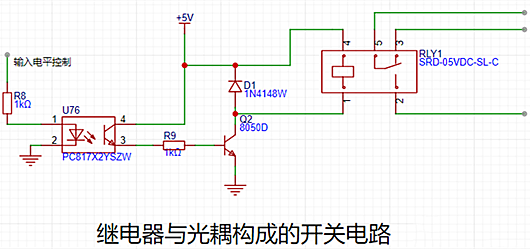

繼電器和光耦共同構成的開關電路如下:

當給繼電器的線圈(Coil+和Coil-)通上足夠的電壓時,線圈內部會產生磁場,使得繼電器內部的觸點由常閉(NC)轉為常開(NO)。


光耦PC817X2YSZW的輸入端IN可以連接到單片機或其他數字電路輸出端口,當IN接收到高電平信號時,光耦內部的紅外LED會發射出光線,照射在另一端的光敏三極管上,使得光敏三極管的內部電阻變小,產生一個電流。


光敏三極管的輸出端可連接到繼電器的Coil+端,將這個電流通入繼電器的線圈,即可使得繼電器的觸點轉為常開狀態,從而實現開關控制。


這種開關電路可以用于數字信號控制高電壓/大電流負載,如開關燈、風扇、電機等。

繼電器控制電路

當單片機輸入高電平時,光耦輸入端的發光二極管會導通發亮,從而使得光耦輸出端的光電接收三極管接收到光信號導通。接著NPN三極管Q1基極會形成高電平使其導通,此時繼電器原先5引腳和3引腳之間導通會由于4引腳和1引腳出現電壓差而斷開變為5引腳和2引腳之間導通。

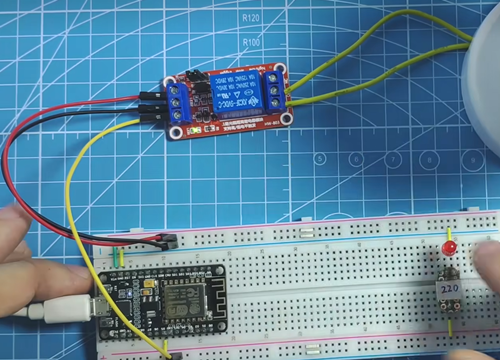

繼電器模塊接線

繼電器控制電路

如圖,紅色線接VCC,黑色線接電源地GND,黃色線接信號線。右邊兩個黃色導線控制物體的開關可以接繼電器的2,5引腳(NO引腳和COM引腳)。

這樣就可以實現通過主控信號輸入繼電器對物體的開關控制。
