mos管做二極管用,場效應管當二極管用-KIA MOS管
信息來源：本站 日期：2024-11-15

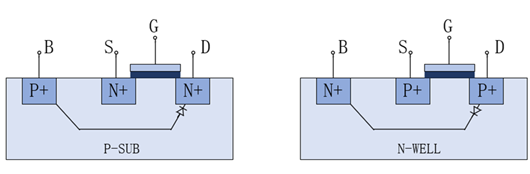

如下圖所示，左邊為NMOS，右邊為PMOS，由MOS管的結構可以看出，其襯底B與漏極D整好構成一個PN結，這個PN是由于MOS結構天然而成的，如果將MOS管的各個端進行特殊的連接，就可以得到等效的二極管。
NMOS電路連接方法

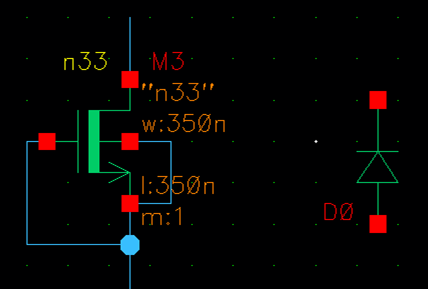

NMOS管做為二級管接法時S、G、 B連接在一起作為二級管的陽極，D作為陰極，如下圖所示：

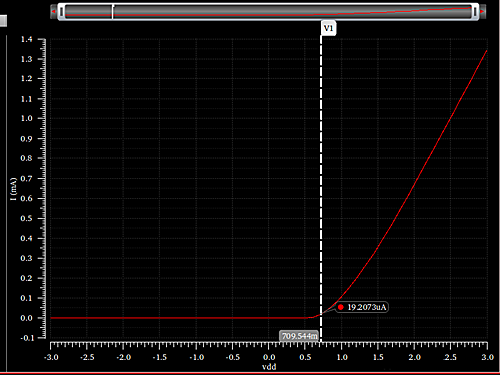

NMOS仿真I-V特性曲線
PMOS電路連接方法

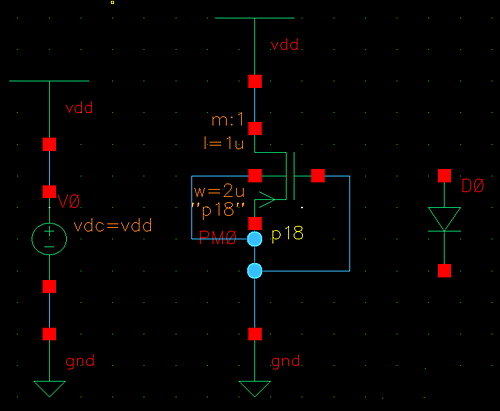

PMOS管做為二級管接法時S、G、B連接在一起作為二級管的陰極，D作為陽極，如下圖所示：

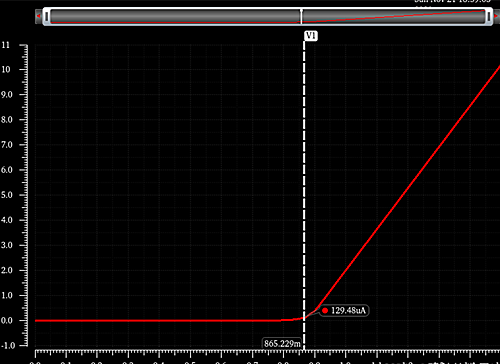

PMOS二極管接法的I-V特性曲線
