熱敏電阻測溫電路,NTC測溫電路-KIA MOS管


熱敏電阻測溫

NTC熱敏電阻器就是負溫度系數熱敏電阻器,即就是電阻值隨著溫度上升而迅速下降,因此可以利用這個特性來測量溫度。


溫度計算公式:

熱敏電阻測溫電路

其中,T1和T2指的是K度,即開爾文溫度,開氏度 = 攝氏度+273.15;

Rntc是熱敏電阻在T1溫度下的阻值;

R是熱敏電阻在T2常溫下的標稱阻值,50K的熱敏電阻在25℃的值為50K(即R=50K),即T2=273.15+25 ;

B是熱敏電阻的固有參數,這里B等于3950K。

轉換后T1等于如下:

熱敏電阻測溫電路

如上計算出的是開爾文溫度,再減去273.15,就是攝氏度。

ntc熱敏電阻測溫電路圖

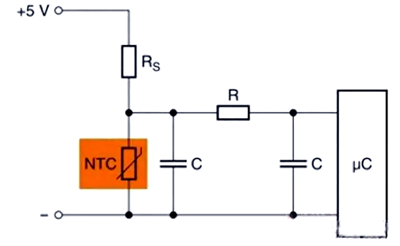

典型的微控制器保護電路:

熱敏電阻測溫電路

ntc熱敏電阻測溫電路圖

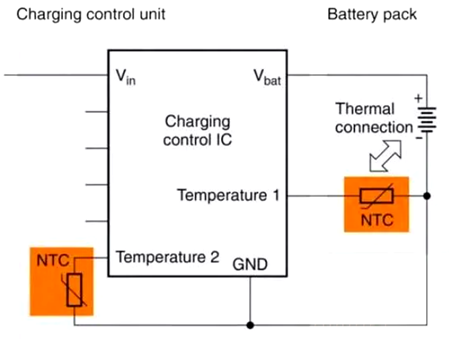

對于快速充電等應用,有必要也測量環境溫度,以避免環境與電池之間的溫差過大。為此需將第二個NTC熱敏電阻直接置于至充電電路板上。

下圖展示了此類典型電路:

熱敏電阻測溫電路
