24v開關電源原理電路圖分享-KIA MOS管

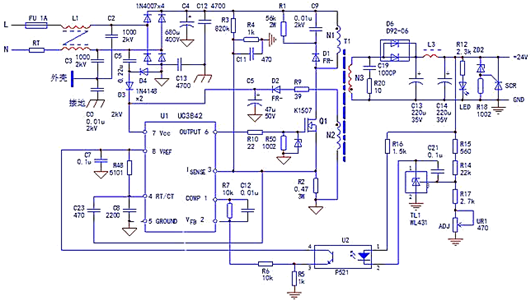

24v開關電源電路

24v開關電源,電路

首先由市電整流濾波電路,然后是PWM脈沖產生電路、逆變功率開關電路、開關變壓器二次整流電路、最后是穩壓和過載保護電路。


電路工作原理:

這個電路是以UC3842芯片構成的逆變和整流電路。市交流電經共模濾波器L1引入,能抑制高頻干擾,交流電壓經橋堆整流,然后電容C4濾波后成為280V左右的脈動電壓,再進入由振蕩芯片U1和開關管Q1,以及開關變壓器T1及其它元件組成的逆變電路中。


振蕩電路圖中開關變壓器N1僥組Q1的漏源極,以及電阻R2作為電源工作電流回路;啟動電路由D3,D4和C5組成,它們提供“瞬間”啟動電流,D2吸收反向電壓,電路起振后,由N2,D2,C5整流濾波電路,提供U1芯片的供電電壓。


其中U1的4腳外接定時元件R48、C8和U1芯片本身,也構成了振蕩電路的一部分。


電容式啟動電路優點:當過載或短路故障發生時,電路能處于穩定的停振保護狀態,不會出現現間歇振蕩現象:因為工作電流檢測從電阻R2上取得,當故障狀態引起工作過流異常增大時,U1的6腳輸出PWM脈沖占空比減小,N1自供電繞組的感應電路也隨之降低;


當U1的7腳供電電壓低于10V時,電路停振,負載電壓為0,這是過流(過載或短路)引發U1內部欠電壓保護電路動作導致的輸出中止;工作電流異常增大時,R2上的電壓降大于1V時,內部鎖存器動作,電路停振,這是由過流引發U1內部過流保護動作導致輸出中止。


穩壓電路開關變壓器的N3繞組,D6和C13和等元件組成的24V電源。然后就是基準電壓源TL1,光耦U2等這些元件組成了穩壓控制電路。其中U1芯片以及1、2腳的外圍元件R7,C12,也是穩壓電路的一部分。


TL1、U1組成了外部誤差放大器,將輸出24V的電壓變化反饋回U1的反饋電壓信號輸入端,只要24V輸出電壓上升,U1的2腳電壓也上升,1腳電壓就下降,輸出PWM脈沖占空比下降,輸出電路就會回落。當輸出電壓異常上升時,U1的1腳下降為1V時,內部保護電路動作,電路停振。


保護電路U1芯片本身和它3腳的外圍電路構成過流保護電路。N1上的R1,C9和D1構成了開關管的反向電壓吸收保護電路,以提供Q1截止時的反向電流通路,保障Q1的工作安全。


24V的輸出側有由單向晶閘管SCR,R18,ZD2組成的過壓保護電路,當穩壓電路異常而引起輸出電壓異常時,穩壓二極管ZD2的瞬間擊穿給SCR提供觸發電流,SCR的導通形成一個信號,使得U1內部保護電路產生過流保護動作,電路處于停振狀態。


電源輸出電路(負載回路)N3次級繞組及后面的整流濾波電路就是電源輸出電路,如D6等任一元件擊穿或漏電故障發生,即形成同負載電路過載、短路一樣的結果,引發電路處于停振狀態。


UC3842是一種性能優良的電流控制型脈寬調制芯片。該調制器單端輸出,能直接驅動雙極型的功率管或場效應管。
