穩壓管處于反向擊穿狀態分析,穩壓管反向擊穿-KIA MOS管


穩壓管反向擊穿分析

穩壓管是一種特殊的二極管,利用其PN結的反向擊穿特性來實現穩壓功能。在反向電壓達到一定值時,穩壓管進入反向擊穿狀態,但這種擊穿是可恢復的,并不是永久損壞。穩壓管的設計和使用就是為了在這個反向擊穿區域內穩定電壓。


在實際應用中,使用穩壓管時需要注意電流的控制。通過在電路中串聯一個限流電阻,可以確保穩壓管工作在安全的電流范圍內,避免因電流過大而導致穩壓管損壞。限流電阻的選擇非常重要,過大或過小都會影響穩壓效果。

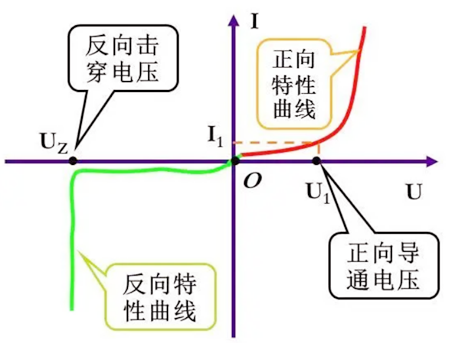

穩壓管正常工作時處于反向擊穿狀態,該區間是可恢復的。下圖所示,為PN結的伏安特性,其中第一象限為正向特性曲線,普通二極管使用該特性而研制,以一般硅二極管為例,其正向導通壓降0.7V左右,當給二極管施加正向電壓大于0.7V時,二極管導通,導通后二極管的電流呈指數上升趨勢,也就是說電流變化很大而壓降變化很小,當給二極管加上反向電壓時,當二極管電壓小于UZ(反向擊穿電壓)時,二極管的反向電流很小,一般為μA或nA數量級,可忽略不計,這就是普通二極管正向導通反向截至的特性。

穩壓管,反向擊穿

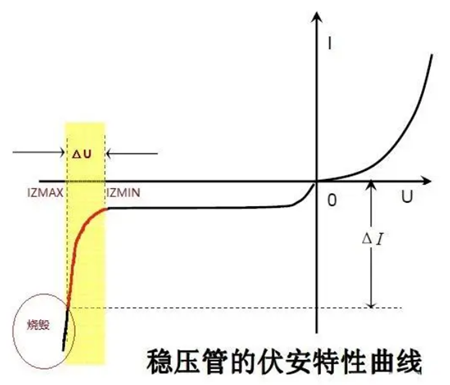

穩壓二極管工作于反向擊穿區,該反向擊穿區是有一個范圍的,穩壓二極管使用時,必須使其工作在該區間內,IZMIN≤IZ≤IZMAX,IZ為穩壓二極管的工作電流,IZMIN為穩壓二極管最小穩壓電流,IZMAX為穩壓二極管最大工作電流。所以使用穩壓二極管時,限流電阻的參數計算也是非常講究的,設計不好可能達不到穩壓效果,或者使其電流過大而雪崩擊穿,導致二極管燒毀。其正常工作區域如下圖黃色部分。

穩壓管,反向擊穿

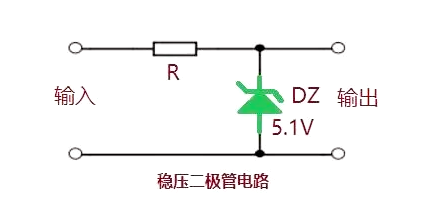

穩壓二極管電路:

穩壓管,反向擊穿

實際應用時,根據穩壓二極管的相關參數(典型穩壓值、工作電流典型值、最大工作電流、最小穩壓電流以及輸入電壓范圍、輸出負載電流范圍進行計算限流電阻R的值。
