電容的充放電原理,電容的充放電過程-KIA MOS管

信息來源:本站 日期:2024-09-26

分享到:

電容的充放電原理,電容的充放電過程-KIA MOS管


電容的充放電原理

電容是一種以電場形式儲存能量的無源器件。在需要的時候,電容能夠把儲存的能量釋出至電路。電容由兩塊導電的平行板構成,在板之間填充上絕緣物質或介電物質。


電容的充放電原理基于電荷的運動和儲存。當?電容器接通電源時,電荷會在電場力的作用下從電源正極移動到負極,使得電容器極板上的電荷增加,電壓升高,完成充電過程。相反,當電容器兩端短路時,電荷會通過外部電路釋放,電壓下降,完成放電過程。


電容的充放電過程

充電過程?

充電過程中,電容器接通電源后,電荷在電場力的作用下從電源正極移動到負極,使得電容器極板上的電荷增加。正極由于失去負電荷而帶正電,負極由于獲得負電荷而帶負電。隨著電荷的積累,電容器兩端的電壓逐漸升高,直到達到電源電壓,充電完成。


?放電過程?

放電過程中,電容器兩端的電壓通過外部電路逐漸降低,電荷從一個極板流向另一個極板,直到電壓降至零。放電過程中電荷的運動方向與充電過程相反,電荷從一個極板流向另一個極板,直到電容器完全放電。

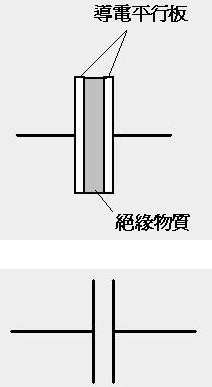

電容(或稱電容量)是表現電容器容納電荷本領的物理量。電容從物理學上講,它是一種靜態電荷存儲介質,可能電荷會永久存在,這是它的特征,它的用途較廣,它是電子、電力領域中不可缺少的電子元件。圖1和圖2分別是電容的基本結構和符號。

電容的充放電

當電容連接到一電源是直流電 (DC) 的電路時,在特定的情況下,有兩個過程會發生,分別是電容的“充電”和“放電”。


若電容與直流電源相接,見圖3,電路中有電流流通。兩塊板會分別獲得數量相等的相反電荷,此時電容正在充電,其兩端的電位差vc逐漸增大。一旦電容兩端電壓vc增大至與電源電壓V相等時,vc = V,電容充電完畢,電路中再沒有電流流動,而電容的充電過程完成。

電容的充放電

由于電容充電過程完成后,就沒有電流流過電容器,所以在直流電路中,電容可等效為開路或R = ∞,電容上的電壓vc不能突變。


當切斷電容和電源的連接后,電容通過電阻RD進行放電,兩塊板之間的電壓將會逐漸下降為零,vc = 0,見圖4。

電容的充放電

在圖3和圖4中,RC和RD的電阻值分別影響電容的充電和放電速度。

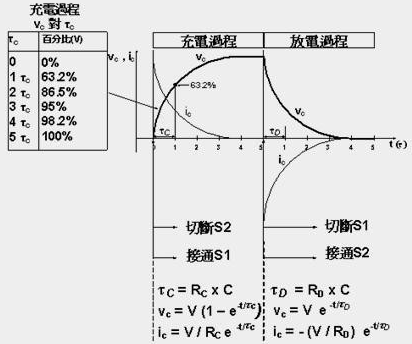

電阻值R和電容值C的乘積被稱為時間常數t,這個常數描述電容的充電和放電速度,見圖5。

電容的充放電

在充電及放電過程中的電壓Vc和電流iC

電容值或電阻值愈小,時間常數也愈小,電容的充電和放電速度就愈快,反之亦然。
