二極管整流原理,二極管整流電路圖-KIA MOS管
信息來源：本站 日期：2024-09-14
二極管整流原理是指利用二極管的單向導電性質，將交流電信號轉化為直流電信號的一種電路。二極管整流電路一般分為半波整流和全波整流兩種。
半波整流電路只利用了交流信號的正半周或負半周，通過一個二極管將其轉化為單向的直流信號。當輸入信號的正半周時，二極管正向導通；當輸入信號的負半周時，二極管反向截止。通過這種方式，只有正半周的信號被保留，而負半周的信號被過濾掉，從而實現了半波整流。
全波整流電路則利用了交流信號的全部波形，通過兩個二極管交替導通將其轉化為單向的直流信號。當輸入信號的正半周時，D1二極管正向導通；而當輸入信號的負半周時，D2二極管反向導通。通過這種方式，無論是正半周還是負半周，都能夠被保留下來，從而實現了全波整流。
二極管整流電路的基本元件有電源變壓器、二極管整流元件、濾波元件及取用直流電能的負載。
整流電路各元件的作用
1）電源變壓器電源變壓器即整流變壓器，用來把電源電壓(380/220V或更高的電壓)變換到符合整流電路輸出電壓所需要的大小。
2）二極管整流元件利用其單向導電性，把交變電流變換成單方向的電流。
3）濾波元件經二極管整流元件變換成的單方向電流或電壓，是一種單向脈動電流或脈動電壓。這種脈動電流中除了直流分量以外，還含有交流分量。濾波元件的作用就是去掉脈動電流中的交流分量。
半波整流電路

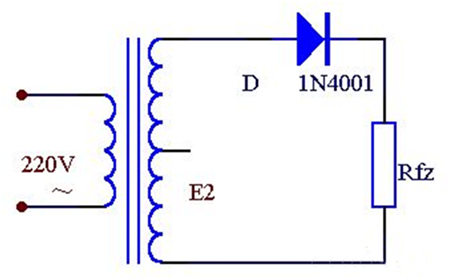

如圖是一種最簡單的整流電路。它由電源變壓器B 、整流二極管D 和負載電阻Rfz ，組成。變壓器把市電電壓（多為220伏）變換為所需要的交變電壓e2 ，D 再把交流電變換為脈動直流電。
全波整流電路

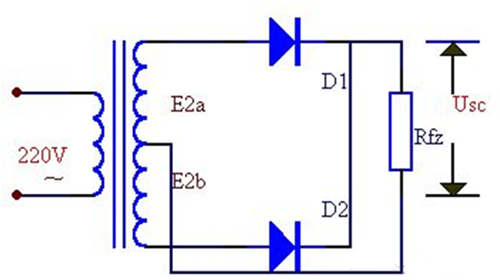

如果把整流電路的結構作一些調整，可以得到一種能充分利用電能的全波整流電路。下圖是全波整流電路的電原理圖。
全波整流電路，可以看作是由兩個半波整流電路組合成的。變壓器次級線圈中間需要引出一個抽頭，把次組線圈分成兩個對稱的繞組，從而引出大小相等但極性相反的兩個電壓e2a 、e2b ，構成e2a 、D1、Rfz與e2b 、D2 、Rfz ，兩個通電回路。
橋式整流電路

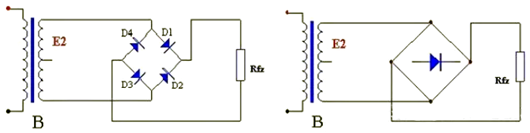

圖（a ）為橋式整流電路圖，（b）圖為其簡化畫法
橋式整流電路是使用最多的一種整流電路。這種電路，只要增加兩只二極管口連接成"橋"式結構，便具有全波整流電路的優點，而同時在一定程度上克服了它的缺點。
