電解電容正負極判斷,電解電容正負極區分-KIA MOS管
信息來源:本站 日期:2024-09-05
1.通過電容上的標識符:有些電解電容會在正極的一側標有“+”符號,或者在負極的一側標有“-”符號。如果電容有標識符,直接按照標識符判斷即可。
2.通過電容的外形:電解電容的正極一般比負極長一些,或者正極一側有一條紅色或者灰色的線。如果電容沒有標識符,可以通過這些外形特征來判斷正負極。
3.通過電容的測試:可以使用萬用表或者電容測試儀來測試電容的正負極。將測試儀的正極接到電容的一個端口,負極接到另一個端口,觀察測試儀的顯示。如果顯示數值逐漸增大,說明測試儀的正極接在了電容的正極上;如果顯示數值逐漸減小,說明測試儀的正極接在了電容的負極上。

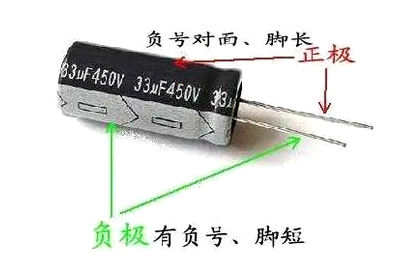

電解電容區分正負極:①電容套管白色銀邊且有“一字”標識的側端引腳為電容負極,另一側端引腳則為電容正極;②新的電容引腳長的為電容正極,另一引腳則為電容負極。
螺栓電解電容區分正負極:①電容套管白色銀邊兩側有+標識的端口為電容正極,則另一端口為電容負極;②電容套管白色銀邊且有一字標識的端口為電容負極,則另一端口為電容正極。

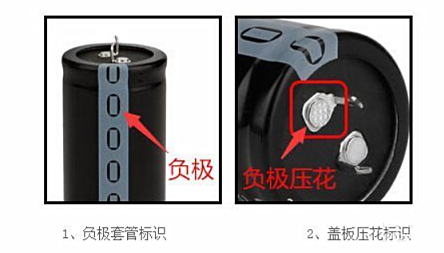

焊片鋁電解電容又稱之為牛角電容,目前所有廠家都是選用“負極標識”,即套管“-”標識所對應的焊針為負極。焊片電解電容正負極在蓋板上也有區分,大部分是采取負極“壓花”來標識,也有電解電容廠家直接在鉚釘上印出“+”、“-”的標志。

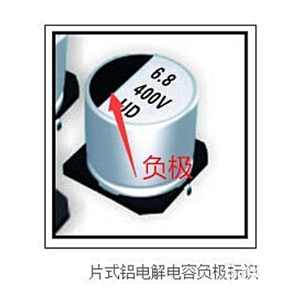

片式鋁電解電容又稱之為貼片鋁電解電容,片式鋁電解電容是沒有套管的,所以在鋁殼的底部印有容量、電壓、正負極等相關信息,有半邊黑色的為負極。
