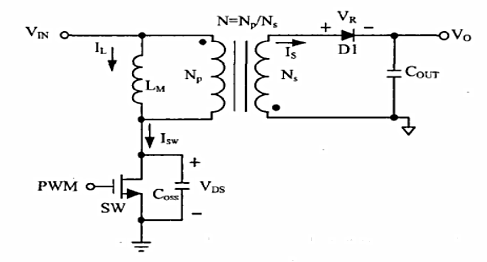

當開關管導通時,VIN給變壓器初級電感充電,初級測電感電壓上高下低,次級電感電壓上低下高,次級回路被二極管截止;當開關管關斷時,由于電感電流不能突變為0,把電感看成一個源,為使電感電流維持,電感會在下端產生一個很高的電動勢。初級電感電壓上低下高,次級電感電壓上高下低,此時初級側有回路;反激的意思就是開關管關斷期間能量從初級傳遞到次級,開通期間次級是沒有能量傳遞的。
傳統反激式開關電源具有一些固有缺陷,如:
開關管工作在硬開關狀態,上升沿開關損耗大。
變壓器漏感無法完全避免,只能通過RCD吸收,白白損失功率。
頻率無法做高,因為頻率越高,開關損耗越大,RDC造成的損耗占比就越大。
體積大,無法滿足新興市場,如手機大功率快充充電器、超薄電視機、超薄電腦充電器。
由于以上幾點,導致反激拓撲應用場景大大受限。

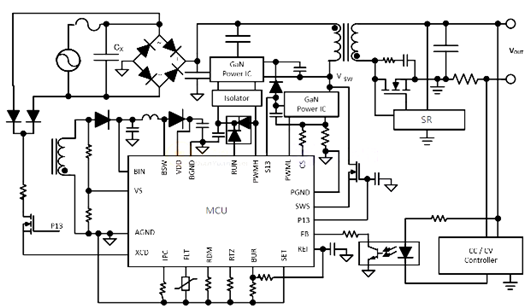

下面分享一種軟開關反激式開關電源,簡化圖如下,優點:
主開關管工作在軟開關狀態,即,MOS打開之前DS兩端電壓為零,降低開關損耗。
重新設計RDC吸收電路,在退磁時回收漏感能量并重新傳遞給次級,降低損耗。
因為主開關管工作在軟開關狀態,可以將頻率設置得很高,如500KHz,大大減小電源體體積。
次級整流器工作在ZCS模式。
內置升壓供電電路,在輸出寬電壓范圍內(如3.3-20V),保證芯片穩定工作,且省去了LDO降壓損耗。
滿載效率大于94%。
本控制器是一種過渡模式有源鉗位反激控制器,配有先進的控制方案,能夠顯著減小無源組件的尺寸,從而實現更高的功率密度和更高的平均效率。能驅動高達1 MHz的高頻AC / DC轉換器。
ACF控制器旨在針對低側主開關自適應地實現目標全ZVS或部分ZVS條件,并在較寬的工作條件下將循環能量降至最低。 由于上管導通時間逐周期校正,因此自動調諧消除了因組件公差,輸入/輸出電壓變化和溫度變化而導致丟失ZVS的風險。
