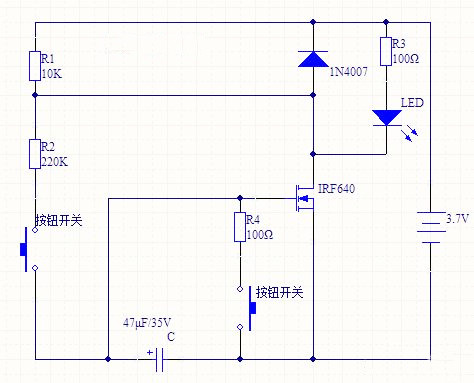

本文分享一個可以改變LED燈亮度的小電路，能夠很明顯觀察到LED燈亮度變化的過程，既可以連續變化又可以間斷變化，使用的元件也是常用的電阻、電容、二極管、MOS管和按鍵，下圖是電路原理圖。

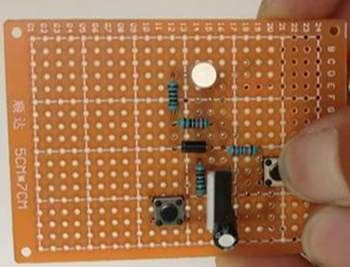

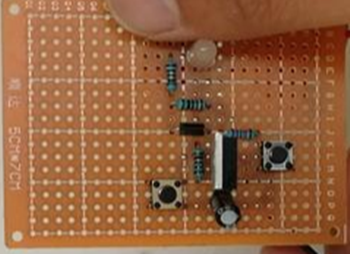

電路的工作狀態：給電路通上電后，等待數秒鐘，如果此時一直按著左面的開關不動，能夠觀察到LED燈逐漸變亮，直至最亮，這時候再按左面的開關就沒什么用了，可以按下右面那個按鈕開關，只要按一下燈立馬熄滅；如果不是一直按著左面的開關不動，也可以間斷按，能看到按一下，這個LED燈亮一下。

這個電路的原理是什么？為什么會這樣？其實這個電路主要用到了一個電容的充電回路，這里需要引入一個時間常數，如果剛給電路通上電，并且按下左面的開關，那么電流會通過R1和R2和按鈕開關給電容充電，這個充電過程并不是一瞬間就完成的，是有一個過程，如果想充到電源電壓的0.63倍(既1-1/e，在這個電路中大約為2.33V)時，需要的時間就是這個時間常數。

隨著電容兩端電壓的升高，MOS管柵極的電壓也會隨著升高，當柵極電壓高于MOS管的夾斷電壓，漏源之間就開始有電流通過，對外表現為LED燈開始變亮，又由于MOS管是個電壓控制性器件，所以隨著柵極電壓的升高，漏源之間的電流也會逐漸變大，對外表現為LED燈逐漸變亮。

但是當按下右面那個開關時，電容就會發生放電現象，這里當放到最高電壓的0.37倍(既1/e)時需要的時間也是時間常數，但是充電回路通過電阻R1和R2，放電回路通過電阻R4，由于前者阻值很大，算出來的時間常數也比較大(算出來為10.8s)，因此這個充電過程很慢；而后者阻值很小，算出來的時間常數也比較小(算出來為0.0047s)，因此這個放電時間很快，也就一瞬間的事。

其實除了連續按著左面開關燈會變亮外，也可以間斷按下左面的開關，這樣按一下就給電容充一下電，柵極電壓就提高一點，漏源之間的電流就變大一點，對外表現為 LED燈又變亮了一點。

這個LED燈亮度變化的快慢是可以自己設計的，如果改變R1或R2的阻值，這個充電回路的時間常數就會發生變化，電容的充電速度就會發生變化，對外表現就是這個LED燈亮度變化的快慢也發生了變化。
