運放減法器分析,運放減法器電路原理-KIA MOS管

運放減法器是一種基于差分放大器的放大器，其主要功能是對輸入信號進行差分運算和放大。它可以將兩個輸入信號進行相減，并將差值放大輸出，從而實現對輸入信號的放大和處理。

運放減法器的運算電路結構包括一個差分放大器和一個電阻網絡。通過調整電阻網絡中的電阻值，可以實現不同的差分放大倍數和濾波功能，從而滿足不同的應用需求。

運放減法器是一種功能強大、應用廣泛的放大器，具有很高的精度、穩定性和靈活性，可以實現信號的放大，還能進行差分運算和濾波等操作，被廣泛應用于傳感器信號處理、信號調理和濾波、自動控制系統等領域。

運放減法器電路分析

差分放大器

差分放大器只放大兩個輸入信號的差值，而不放大其公共部分(共模電壓)。 這種特性稱為：共模抑制。

在實際工況中，外部環境的噪聲通常對兩個輸入端的影響是相同的，而差分放大器不會放大這種同時疊加到兩個輸入端的噪聲，因此差分放大器可以比較有效地抵抗這種噪聲的影響。

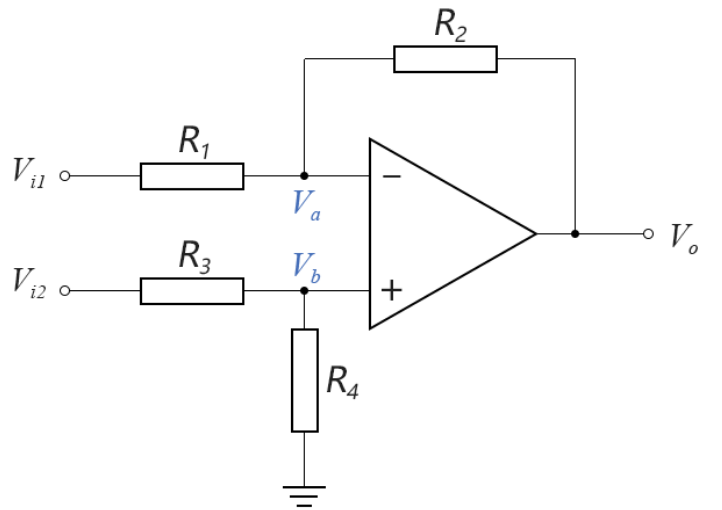

下圖是一個比較簡單的用運放構成的差分電路：

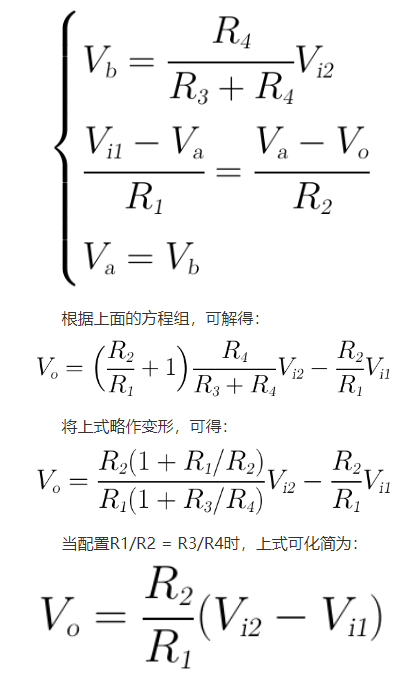

根據理想運放的虛短和0輸入電流特性，可得到同相和反相輸入端的電壓表達式：

實現了差分放大。

減法電路

(1)使用差分放大器實現

有多種方法可以實現減法電路，一種就是使用上面的差分放大器，將四個電阻取值為：R1=R2=R3=R4時，上面的輸出電壓就變?yōu)榱耍?/span>

因此，上面的差分放大器又被稱為減法器，我們重畫差分減法器如下：

運放減法器應用領域

1、傳感器信號處理

減法器運算放大器可以對傳感器輸出的微小信號進行放大和處理，使其達到足夠的幅度，以便進行后續的數字轉換和處理。例如在溫度傳感器、光電傳感器等領域，減法器運算放大器都可以發揮很好的作用。

2、信號調理和濾波

減法器運算放大器可以對信號進行差分運算和濾波，從而消除噪聲和干擾，提高信號的可靠性和精度。在音頻信號處理、通信系統等領域，減法器運算放大器都有著廣泛的應用。

3、自動控制系統

在自動控制系統中，減法器運算放大器可以實現對輸入信號的放大和處理，從而實現對系統的控制和調節。例如在溫度控制、液位控制、壓力控制等領域，減法器運算放大器都可以發揮很好的作用。
