信息來源：本站 日期：2023-10-24
電阻器是用于控制電流流過的電阻元件，原理是利用物質的電阻性質來控制電路中的電流。在電路中接入電阻器后，電阻器會消耗一定的電能，并將電能轉化為熱能散發出去，從而使得電流流過的大小受到限制。
可變電阻器是阻值可以調整的電阻器（Variable Resistor），用于需要調節電路電流或需要改變電路阻值的場合。可變電阻器可以改變信號發生器的特性，使燈光變暗，啟動電動機或控制它的轉速。
可變電阻器的電阻材料可以是金屬絲、金屬片、碳膜或導電液。對于一般大小的電流，常用金屬型的可變電阻器。在電流很小的情況下，則使用碳膜型。當電流很大時，電解型最適用；這種可變電阻器的電極都浸在導電液中。

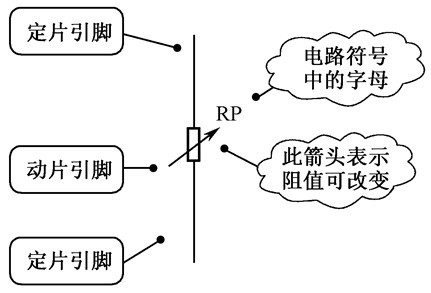

可變電阻器在電路中的符號，及應用電路：

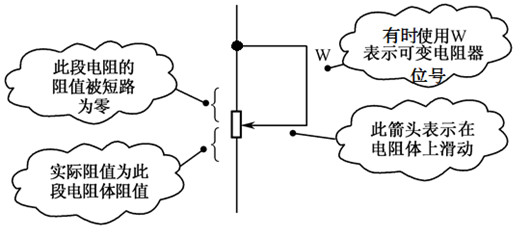

市面上使用的可變電阻器都沒有做成兩端的，都是三個端子。我們將其中一個固定阻值的端子與滑動端子短接在一起，實現電阻可調。這樣也避免一段走線和電阻懸空在電路中引入干擾。
可變電阻器按制作材料可分為膜式可變電阻器和線繞式可變電阻器；
膜式可變電阻器
膜式可變電阻器采用旋轉式調節方式，一般用在小信號電路中，信號電壓等。
膜式可變電阻器通常由電阻體（合成碳膜）、活動觸片（活動金屬簧片或碳質觸點）、調節部件和三個引腳（或焊片）等組成。其中兩個固定引腳接電阻體兩端，另一個引腳（中心抽頭）接活動觸片。用小一字型螺釘旋具旋動調整部件、改變活動觸點與電阻體的接觸位置，即可改變中心抽頭與兩個固定引腳之間的電阻值。
膜式可變電阻器有全密封式、半密封式和非密封式三種結構。
繞式可變電阻器
線繞式可變電阻器屬于功率型電阻器，具有噪聲小、耐高溫、承載電流大等優點，主要用于各種低頻電路的電壓或電流調整。

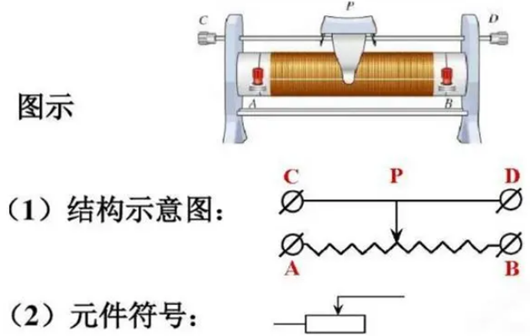

大功率線繞式可變電阻器也稱滑線式變阻器，它分為軸向瓷管式線繞可變電阻器和瓷盤式線繞可變電阻器，采用非密封裝結構。
小功率線繞式可變電阻器有圓形立式線繞可變電阻器、圓形臥式線繞可變電阻器和方形線繞可變電阻器等幾種，均為全密封式封裝結構。
另外，可變電阻器按結構形式可分為立式可變電阻器和臥式可變電阻器。
