潛水泵控制板,50N03場效應管 TO-252 50A 30V-KIA MOS管

信息來源:本站 日期:2023-10-19

分享到:

潛水泵控制板,50N03場效應管 TO-252 50A 30V-KIA MOS管


潛水泵控制板是潛水泵的重要組成部分,它能夠控制潛水泵的開關及其它功能。潛水泵是深井提水的重要設備,是使用時整個機組潛入水中工作,把地下水提取到地表,是生活用水、礦山搶險、工業冷卻、農田灌溉、海水提升、輪船調載,還可用于噴泉景觀。

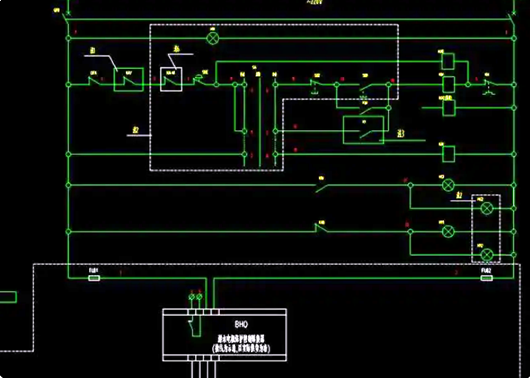

潛水泵控制電路


潛水泵控制板接線方法

電源線接線

1. 潛水泵控制板上通常有N、L、G三個接口,其中N為零線,L為火線,G為地線。

2. 將電源線的三根線,分別接到N、L、G三個接口上即可。


電機線接線

1. 將電機的三根線接到控制板的U、V、W三個接口上。

2. 確保接線正確,U、V、W三個接口的位置不可顛倒。


浮球開關線接線

1. 將浮球開關接線板上的紅色、黃色、藍色三個線接到控制板的COM、NO、NC三個接口上。

2. 將浮球開關接線板上的GND線接到控制板的G接口上。

3. 注意接線方向,COM與NO、NC的位置不可顛倒。


KIA50N03CD是一款漏源擊穿電壓30V, 漏極電流最大值為50A ,RDS(on) =6.5mΩ(typ)@VGS=10V,性能優質的場效應管,非常適合應用在潛水泵控制板上,KIA50N03CD可最大限度地減少導通損耗,提供卓越的開關性能。


潛水泵控制板,KIA50N03資料

KIA50N03CD特點:

RDS(ON)=6.5mΩ(典型值)@VGS=10V

極低導通電阻RDS(On)

低Crss

快速切換

100%雪崩測試

改進的dv/dt功能


應用領域:


PWM應用

電源管理

負載開關

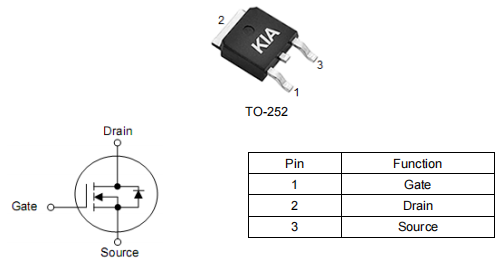

潛水泵控制板,KIA50N03引腳圖

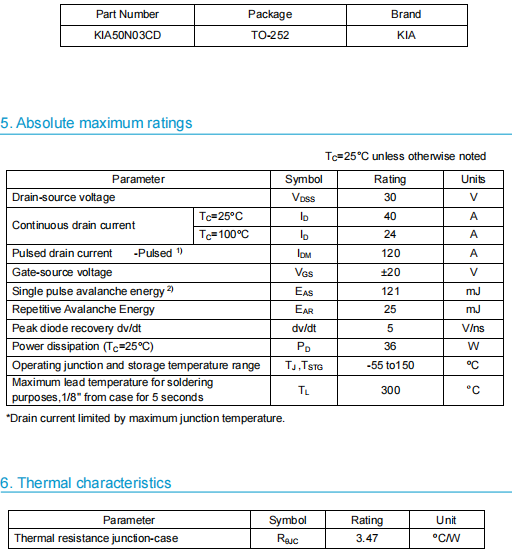

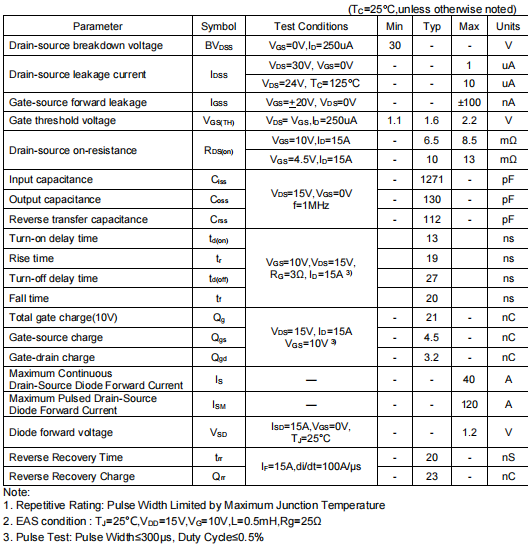

潛水泵控制板,KIA50N03參數詳情
