s9014,s9014參數管腳圖，資料手冊-KIA MOS管
信息來源：本站 日期：2023-09-08
s9014是一種常見的三極管，是低功耗低噪聲晶體管，為NPN極性，集電極穩定工作在4.5~18V之間，在其直流電流下，其最大收益率可以達到200。s9014參數還具有響應速度快、電阻低、溫度穩定等特點。
廣泛應用于收音機和各種放大電路中，主要用作低頻低噪聲前置放大器，應用于電話、vcd、DVD、電動玩具等電子產品中。

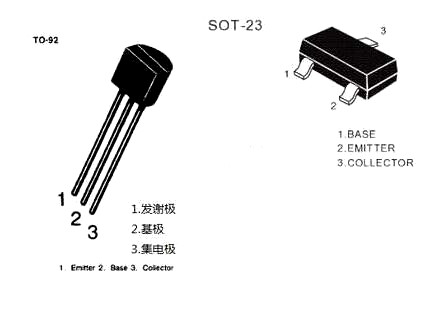

封裝/外殼：SOT23
零件狀態：Active
DC電流增益(hFE)(Min&Range)：80
功率(Max)：200mW
是否無鉛：Yes
晶體管類型：NPN
集射極擊穿電壓Vce(Max)：45V
安裝類型：SMT
工作溫度(Tj)：+150℃
Vce飽和壓降(Max)：300mV
存儲溫度：-55~+150℃
元件生命周期：Active
集電極-發射極電壓 VCEO：45V
集電極電流 Ic：100mA

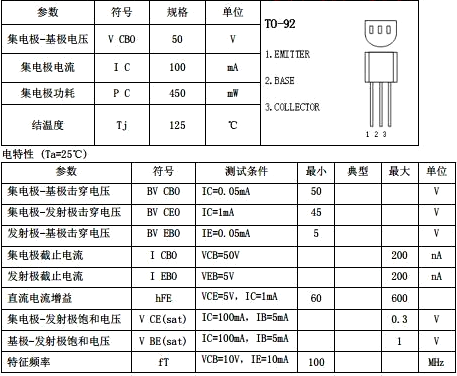

三極管s9014資料
s9014的用途
s9014適用于低功耗電路的設計，通常用于電源電路、調節電路、開關電路、放大電路、穩壓電路等領域。在放大電路中，s9014參數可以作為信號放大器，在低噪聲的前提下放大電信號。
在電源電路中，s9014參數作為開關管的驅動，可以控制電源輸出，實現電壓的穩定。在調節電路中，s9014參數作為變壓器的驅動，可調節電路電壓。
