LDO輸入輸出端并聯二極管作用分析-KIA MOS管
信息來源：本站 日期：2023-07-31

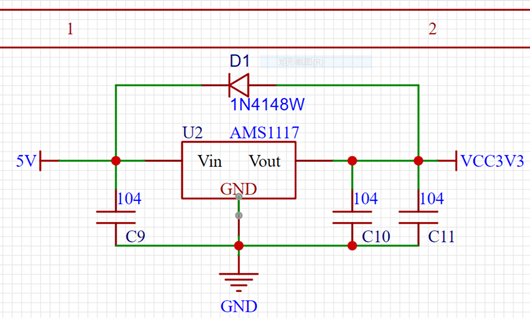

該二極管作用是在切斷5V供電時，預防LDO輸出端因為電容良好的作用，掉電速度低于5v輸入，有反向壓差時，提供一個熱損路徑，防止損傷LDO。（1N4148維持兩端壓差不大于1v）
當輸出端并聯有大電容時，需要考慮加上該二極管
該二極管的選用普通二極管即可，反向耐壓要大于LDO輸入電壓

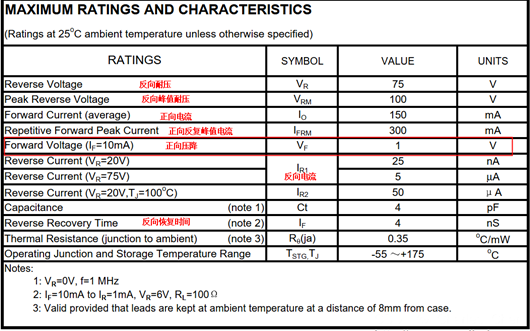

選用1N4148參數

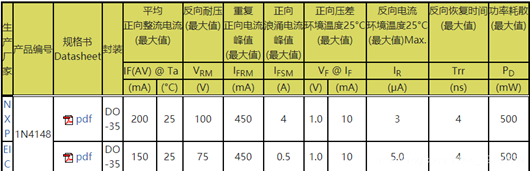

1N4148 是開關二極管，耐壓100V，電流150mA，正向壓降高，為1V，反向恢復速度快，4ns
