MOS管背靠背連接
本文分享一個簡單的電路，這個電路在電源管理、充電控制等很多應用中都可以見到，為什么要用兩個PMOS實現通斷呢？下文就詳細分析一下。

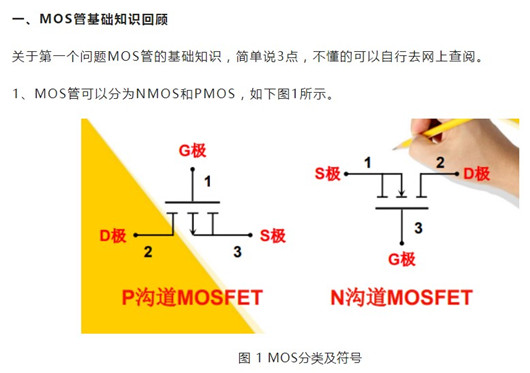

MOS管可以分為NMOS和PMOS，如下圖所示。
MOS分類及符號

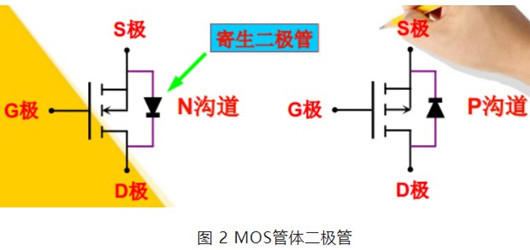

當然有的電路符號中還會把MOS管的體二極管畫出來，如下圖2所示。
其體二極管方向的判斷方法如下：
對于NMOS，體二極管由S極指向D極；
對于PMOS，體二極管由D極指向S極；
MOS管體二極管
其通斷特性是怎樣的呢？
簡單來說：
N溝道：UG>US時導通。（簡單認為）UG=US時截止；
P溝道：UG<US時導通。（簡單認為）UG=US時截止；
PMOS背靠背連接：
基本工作原理：
當KEY輸出為低電平時，Q1的柵源電壓Vgs=0，Q1不導通。因為Q1不導通，所以Q2的柵源之間電壓相等，所以Q2也不導通，所示VOUT沒有輸出。
當KEY輸出為高電平時，Q1的柵源電壓Vgs>Vgs(th)，Q1導通。A點電位變為低，Q2因為有體二極管的原因，所以B點電壓為VIN-0.7，所以對于Q2來說Vgs=0-(VIN-0.7)=0.7-VIN<Vgs(th)，所以Q2導通，Q2導通后進而導致B點電壓變為VIN，此時對于Q3來說，柵源電壓Vgs=0-VIN=-VIN<Vgs（th），所以Q3也導通，所以整個電路導通，實現VIN到VOUT的輸出。
電阻R1的作用，防止MCU無輸出時，MOS管誤觸發。
