NMOS開關電路測試圖文分享-KIA MOS管


以NMOS為例,測試NMOS作為開關的電路設計。試驗用的NOMS為RU75N08,其輸出特性曲線為:


NMOS 電路 測試


從輸出特性曲線可以看出,只要Vgs大于截止電壓4.5V,DS就可以導通了。測試時直接使Vgs=+12V,Vds=+48V,負載電流最大可達到50A。


為了方便單片機控制Vgs,可加一個三極管進行電壓控制,加一個光耦進行電氣隔離,通過單片機IO口電平高低來控制NOMS的通斷。

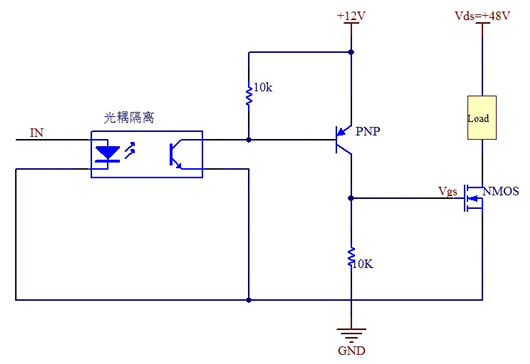

測試電路如下:

NMOS 電路 測試


IN接單片機IO口,IN為高電平時,發光二極體通過電流而發光,光敏元件受到光照后產生電流,光耦的NPN導通,PNP三極管Vb拉低,PNP導通,Vgs > 4.5V,NMOS導通,負載工作;


IN為低電壓時,光耦不工作,PNP三極管Ve=Vb,PNP截止,Vgs = 0V,NMOS截止,負載不工作。


可以通過控制IN實現NMOS開關作用。
