電路分析-NMOS管應用于高邊開關(high-sidedriver)-KIA MOS管
信息來源:本站 日期:2022-04-07
NMOS是控制電路中常用的開關器件,當然也有用于放大電路的場景。NMOS作為開關時,常用于低邊控制(low-sidedriver),如下所示的電路圖。

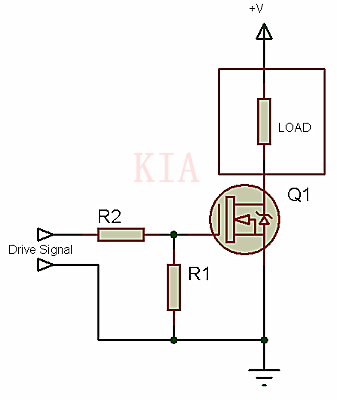

圖1NMOS用于低邊控制(low-sidedriver)
但是,在研究某一產品時,發現將NMOS管用于高邊開關(high-sidedriver),即類似下圖的情況。

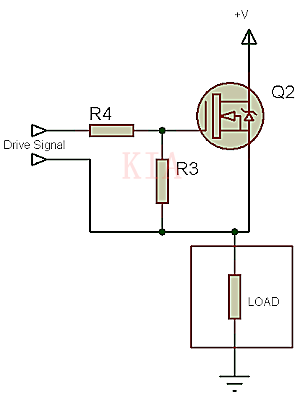

圖2NMOS用于高邊控制(high-sidedriver)
這個電路在應用時,一定要注意NMOS的柵極(Gate)電壓高于漏極(Drain)電壓且滿足導通狀態下VGS>VGS(th),否則,當NMOS導通時,VGS<VGS(th),不滿足開啟條件,NMOS關就會關斷。這樣,NMOS管就會處于開啟-關斷的臨界狀態,從而不能用于開關。
除此之外,NMOS用于高邊開關時,還會有其他的問題。用相關的資料,對NMOS管應用于高邊開關的場景做一下分析。
N-MOS和P-MOS功率級
許多競爭對手的產品也使用N溝道MOSFET作為高端驅動器。在這種配置中,與P溝道MOSFET相比,源極和漏極是交換的。然后,MOSFET在電壓跟隨器電路中工作。
驅動這種MOSFET更復雜,因為它的柵極現在與電機驅動器輸出有關,即浮動電平,而不是像供電軌那樣的固定電平。此外,它的柵極必須驅動到高于正電源電壓的電壓,才能完全打開MOSFET。
NMOS用于高邊開關時,由于源極(Source)接負載,就會存在兩個問題:
源極(Source)懸空;
柵極(Gate)電壓要高于漏極(Drain)供電電壓。
而且還會帶來不穩定的情況:
P溝道MOSFET是高端驅動器的自然選擇。它效率高,堅固耐用,易于控制。操作可達到驅動芯片的最大電源電壓。高側NMOS柵極驅動器更復雜,在高dU/dt時會出現問題,因為驅動器本身是浮動的,即其相對GND電勢與驅動器輸出相同。
有時,當不可預見的事件(例如,電機外側的ESD事件)導致斜坡加速時,會出現這種情況。由于N通道高端驅動器控制芯片可以直接看到斜率,因此可能會超過允許的最大dU/dt。這可能會損壞駕駛員并導致突然出現故障。
相比較而言,PMOS管就相當適合高邊開關的應用,控制起來較為簡單。以下分別是N&N-MOS和N&P-MOS控制電路的對比。

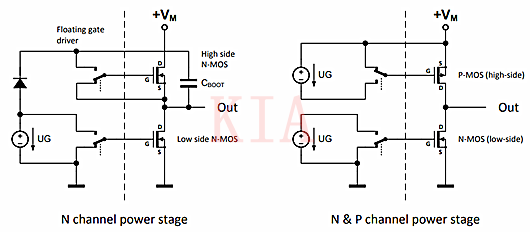

圖3N&N-MOS和N&P-MOS控制電路的對比
NMOS用于高邊開關的應用電路圖。

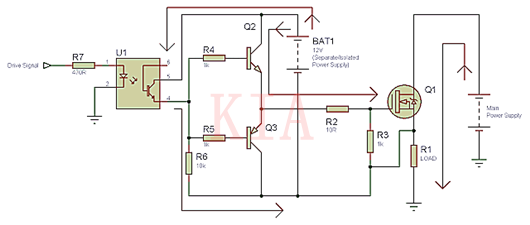

圖4NMOS作為高邊開關時NMOS的柵極控制電路
如圖中所示,當驅動信號為高時,箭頭的方向即是電流流動的方向,Q2導通,Q3截止,NMOS的VGS高于開啟閾值,因此,NMOS就可以開啟。當驅動信號為低時,可做類似分析。
可以看出,對柵極控制部分來說,還是比較復雜的,所以對于無特殊需求的情況,還是老老實實將NMOS用于低邊控制開關。
