MOS電容C-V曲線仿真方法-KIA MOS管

信息來源:本站 日期:2021-08-25

分享到:

MOS電容C-V曲線仿真方法-KIA MOS管


在電路設計中,常見到利用 MOS 電容做去耦電容(也有利用來做miller補償的電容),因此對 mosfet 的 c-v 特性曲線有必要進行確認。


關于具體的 c-v 曲線的仿真方法,首先可以從電容的定義(或者說特性)來確定測試方法,這也是 ee240 里面提到的仿真方法。

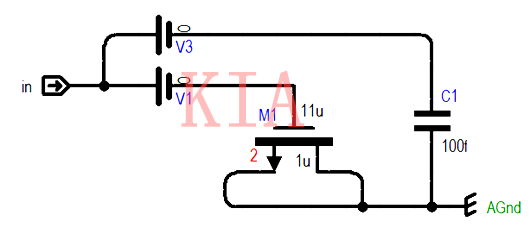

下圖是實現 MOSFET C-V 曲線的仿真的具體電路(圖中加上的電容 C1 僅為方便比較)


MOS電容 C-V曲線仿真


在輸入節點加入一個電壓,做 AC 分析,同時掃描其 DC 值,考慮電容特性:ac 下 i/v=2*pi*f*C;如果令交流電壓 v ac=1,選擇頻率 2*pi*f=1,這時得到的交流電流大小就是電容值,相應的 smart-spice 腳本如下:


vin in 0 ac 1

.ac DEC 10 '0.05/3.14159265' '0.5/3.14159265' sweep vin -2.5 2.5 0.05

.measure ac i_nmos find i(V1) at '0.5/3.14159265'

.measure ac i_cap find i(V3) at '0.5/3.14159265'


注:AC 分析似乎沒法對單獨的頻率點進行分析,所以上面還是對一段頻率掃描,最后只取了我們所要的頻率點的結果。

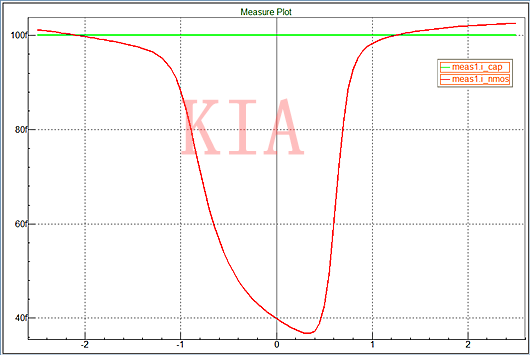

這樣得到的 C-V 曲線如下:


MOS電容 C-V曲線仿真


在 hspice 文檔里面提到了的另外的一種方法, 就是直接對上圖的 vin 做 dc 掃描, 利用 option dccap 使 spice 在 DC 分析時計算柵節點的所有電容, 得到的結果與上面 ac 分析的方法也是一致的, 其具體的 samrt-spice 腳本如下:


.option dccap

.dc vin -2.5 2.5 0.05

.probe @M1[cgtot]
