三極管電路-共射電路圖、共集電路圖分析-KIA MOS管
信息來源：本站 日期：2021-07-07
共集、共基、共射指的是電路，是三極管電路的連接狀態而不是三極管。所謂“共”，就是輸入、輸出回路共有的部分。其判斷是在交流等效電路下進行的。
共集電極電路----三極管的集電極接地，集電極是輸入與輸出的公共極；
共基極電路----三極管的基極接地，基極是輸入與輸出的公共極；
共發射極電路----三極管的發射極接地，發射極是輸入與輸出的公共極。
另外一個更快的分辨方法是：去掉信號輸入端，從哪邊往外取信號，就是共另外一邊的極?；蛘?，在交流等效電路中哪個極接地就是共哪個極。
（共xx電路就是將信號（或者電位）的參考點設在xx處，它一般也是交、直流的共用參考點。）

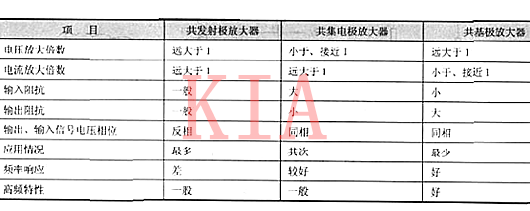

其主要特性表如下：
例圖：

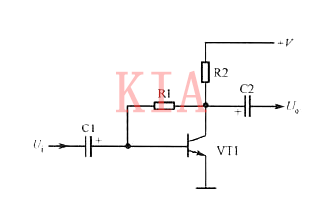

圖一 共射電路（common_emitter）

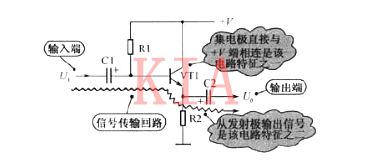

圖二 共集電路（common_collector）

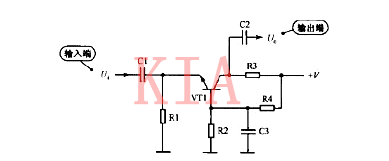

圖三 共基電路（common_base）
